Miért érdemel különös figyelmet a nyomógörgő-szerelvény?
Két pelletsor fut egymás mellett, ugyanazzal a gyűrűs szerszámmal és ugyanazzal a nyersanyaggal. Az ember hetekig sűrű, egyenletes pelletet termel; a másik elkezd finomabbá tenni, vibrálni kezd, és egyenetlen áramot vezet. Amikor a második sort kinyitják, a szokásos hibás a nyomógörgő egység: egy kopott héj, egy laza csapágy vagy egy meghibásodott tömítés, amely beengedi a port a zsírba.
A rövid változat az, hogy a nyomógörgő összeállítás nagyobb terhelést és kopást kap, mint a préskamra bármely más része. Ez határozza meg, hogy az anyagágy mennyire egyenletesen van összenyomva, és mennyi ideig tart a gyűrűs matrica. A nem tervezett megállások csökkentésének leggyorsabb módja, ha precíziós alkatrészként kezeli, nem pedig általános alkatrészként.
Egy pontosítás, mielőtt továbbmennénk. A nyomóhenger-szerelvény kifejezés a szalagos előtolásos átalakító és bevonó gépeknél is megjelenik, ahol általában rés- vagy adagolóhengert jelent. Ez a cikk a granulálási ipar jelentését követi: a hengeregység, amely a takarmányt, a biomasszát vagy a műtrágyát préseli át egy gyűrűs szerszám lyukain.
Mit csinál egy nyomógörgő egység a pelletgyárban?
Egy tipikus gyűrűs szerszámos pelletgyárban a szerszám a görgők körül forog. Mindegyik nyomógörgő egység egy excenteres tengelyen ül, és egy hidraulikus, pneumatikus vagy mechanikus rendszer a görgőt kifelé nyomja a szerszám belső felületéhez. A szerszám, az anyag és a héj közötti súrlódás elforgatja a hengert, az anyag a szerszámfuratokba préselődik, és egy álló kés levágja a pelleteket, ahogy kikerülnek.
A lényeg az, hogy a gép teljes nyomóereje áthalad ezen a szerelvényen. Éppen ezért az összeállítás állapota szinte azonnal megváltoztatja a pelletet.

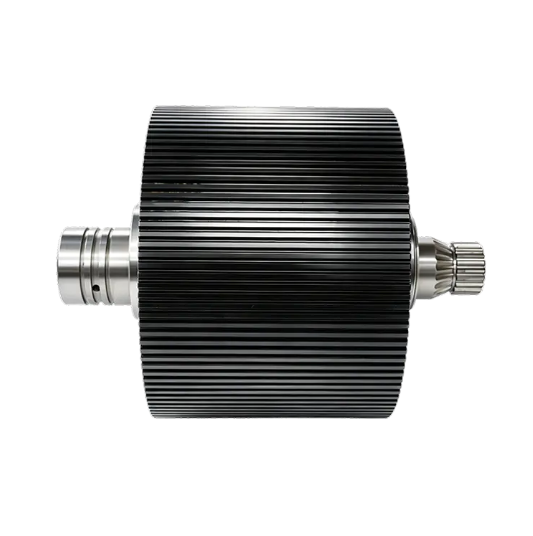

A hengerhéj a munkafelület
A héj az az eltávolítható külső réteg, amely érintkezik az anyagágyakkal. Elnyeli az alapanyag kopásos kopását, minden forgásból eredő fáradtságot és a folyamatos összenyomásból származó hőt. Külső átmérője és szélessége a gyűrűs matricához igazodik, felületi keménysége pedig az élettartam fő tényezője.
A csapágyak, a tömítések és az excentertengely hordozza a maradék munkát
A héj mögött a gördülőcsapágyak viszik a radiális terhelést, a tömítések távol tartják a finomszemcséket és a nedvességet a csapágytól, az excentertengely pedig lehetővé teszi a görgő helyzetének beállítását a szerszámhoz képest. Ezen alkatrészek bármelyikének hibája kívülről nehezen látható, mégis lerövidíti az egész szerelvény élettartamát, miközben a héj még elfogadhatónak tűnik.
A nyomógörgő-szerelvény fő alkotóelemei
Egy tipikus egység a görgőhéjból, egy vagy két csapágyból, az excentertengelyből, az olajtömítésekből és a rögzítőelemekből áll. Mindegyik összetevőnek meghatározott feladata van, és mindegyik más módon hibásodik meg. Az egymás melletti összehasonlítás megkönnyíti a rutinvizsgálatot.
| Összetevő | Elsődleges funkció | A leggyakoribb hiba |
|---|---|---|
| Görgős héj | Összenyomja az anyagágyat a gyűrűs szerszámmal | Lapos kopás, lépcsős kopás, felületi repedés |
| Gördülőcsapágyak | Hordja a radiális terhelést, miközben a héj forog | Túlmelegedés, kátyúzás, lepattogzás |
| Excentrikus tengely | Támogatja a szerelvényt és beállítja a henger és a szerszám közötti rést | Fáradtság, hajlítás, sérült kulcshornyok |
| Olajtömítések | Tartsa benne a zsírt, és blokkolja a port és a nedvességet | Szivárgás, szakadt ajkak, szennyeződés |
| Rögzítőelemek és távtartók | Tartsa a csapágy előfeszítését és a futási hézagot | Lazulás, korrózió |
A nyomógörgő-szerelvény meghibásodásának jelei
Az első figyelmeztetések egyszerre két helyen jelennek meg: a pelletnél és a gépnél. Ha a pellet sűrűsége egyenetlenné válik, a finomszemcsék megnövekednek, és a malom vibrál vagy egyenetlen áramot vesz fel, ellenőrizze a görgőegységet, mielőtt a gyűrűs szerszámot hibáztatná.
- Egyenetlen pelletkeménység vagy növekvő finomszemcsék aránya
- Rezgés vagy kopogás a préskamrából
- Lapos vagy lépcsős kopásminta a hengerhéjon
- Tapintásra forró csapágyház
- Elsötétült zsír vagy fémrészecskéket tartalmazó zsír
A Shell kopása először a pellet minőségében mutatkozik meg
A kagyló kopása ritkán egységes. Az eredeti profilját elvesztett héj nem tudja egyenletesen összenyomni az anyagot, így ott esik le a nyomás, ahol a legmélyebb a kopás, és követi a pellet sűrűsége. Amint a kopás átjut az edzett rétegen, a hosszabb futás csak energiát pazarol, és a szerszám károsodásának kockázatával jár.
A csapágy és a tömítés meghibásodása a szerelvény elakadásával végződik
Ha a tömítés meghibásodik, a finom részecskék összekeverednek a zsírral, és csiszolópasztaként működnek a csapágy belsejében. Először a hő jelenik meg, aztán a zaj, majd a játék, majd egy beszorult vagy elpördült csapágy, amely tönkreteszi az excentertengelyt. Ebben a szakaszban nincs értelme csak a héj cseréjének, mivel a tartóelemek már sérültek.
Mit kell ellenőrizni, mielőtt csereeszközt vásárol
A gyűrűs szerszámmal összehasonlítva a nyomógörgő-szerelvény kisebb vásárlás, mégis túlméretezett hatással van az üzemidőre és a pellet konzisztenciájára. A következő ellenőrzések a takarmány-, biomassza- és műtrágyasorokra egyaránt vonatkoznak.
Inkább a géppel kezdje, mint a katalógussal. Használja a marógyártó cikkszámát, vagy mérje meg a görgő szélességét, külső átmérőjét és a tengely geometriáját. Az összeállításnak meg kell felelnie a gyűrűs szerszám belső átmérőjének és az excenterrendszer beállítási tartományának.
Ezután kérdőjelezze meg az anyagot és a hőkezelést. A jó héjak ötvözött acélból készülnek, átedzettek, vagy tokos edzettek vagy durván 58-62 HRC . A lágyabb héj gyorsan kopik; a túl kemény héj ütési terhelés hatására megrepedhet.
Ellenőrizze a csapágycsomagot is: a csapágy típusát és számát, az előfeszítési módot és a zsír specifikációját. Az egyszerűen illeszkedő, de alacsonyabb besorolású csapágy a folyamatos gyártás korai szakaszában meghibásodik.
Erősítse meg a kritikus méreteket és tűréseket. A hengerhéj külső átmérője befolyásolja a henger és a szerszám közötti rést, a kifutás pedig egyenletes összenyomódást. A katalógusszámok helyett inkább a mért értékeket kérje.
Végül nézze meg a szállító folyamatszabályozását. Az ellenőrzött nyersanyagból, a kovácsolásból, a hőkezelésből és a végső megmunkálásból következetes eredmények születnek. A teljes láncot irányító beszállítóban könnyebben megbízhatunk, mint abban, aki csak a megvásárolt alkatrészeket szereli össze.
- A görgő szélessége, külső átmérője és a tengely illeszkedése
- Anyagminőség és keménységi tartomány, jellemzően 58-62 HRC
- A csapágy típusa, száma, előfeszítése és zsírja
- Kerekség, kifutás és felületi minőség
- Folyamatirányítás a nyersanyagtól a végső megmunkálásig
Összeszerelési szintű csere a csak héjjal szemben
A teljes szerelvény cseréje előfeszített csapágyakat, megfelelően elhelyezett tömítéseket és friss munkafelületet hoz egy csapásra. Kiküszöböli annak kockázatát is, hogy a csapágy vagy a tengely rejtett kopása lerövidíti az új héj élettartamát. A tervezett állásidő könnyebben megjósolható, mert egy megállás befejezi a munkát.
Csak a héj megvásárlásának akkor van értelme, ha a meglévő tengelyt ellenőrizték, a csapágyhézag még mindig a specifikáción belül van, és a régi egységen nem mutatkozott hő vagy szennyeződés jele. Folyamatos gyártásnál a legtöbb csapat egyébként is a teljes összeszerelést választja, mert kicsi az árkülönbség a préskamrán belüli második meghibásodáshoz képest.
Karbantartási szokások, amelyek meghosszabbítják az összeszerelés élettartamát
Az első védelmi vonal a kenési fegyelem. Kövesse a malomgyártó zsírfokozatát és intervallumát; poros körülmények között elterjedt ökölszabály, hogy nyolc üzemóránként újra kell kenni a görgőket. Ne húzza ki az intervallumot csak azért, mert a gép csendesnek tűnik.
Ellenőrizze a csapágyjátékot és a ház hőmérsékletét a napi körbejárás során. A játék korai felismerése megakadályozza, hogy a csapágy elpördüljön a tengelyen, ami az egyik legdrágább meghibásodási mód a prészónában. Ha a maró egynél több hengert használ, forgassa el az egységeket, hogy a kopás kiegyensúlyozott maradjon, és a gyűrűs szerszám egyenletes terhelést tartson fenn.
Minden gyűrűs matrica cseréje legyen ellenőrzési pont. A tervezett megállás a legolcsóbb pillanat a héjátmérő mérésére, a tömítések ellenőrzésére és a zsír frissítésére.
A lényeg
A nyomóhenger-szerelvény a pelletgyár legigényesebb munkájának középpontjában áll. Feladata egyszerű, de felépítése, kopása és cseréje túlméretezett hatással van az üzemidőre és a pellet minőségére. Vizsgálja meg a burkolatot, és hallgassa meg a csapágyakat, cserélje ki az egységet egy összeillesztett rendszerként, ne pedig egy maroknyi, véletlenül illeszkedő alkatrészt, és tartsa a kenést az ütemterv szerint. Ez a három szokás több üzemidőt eredményez, mint szinte bármely más karbantartási rutin a gyárban.
